床身上最大回轉直徑 650mm
最大切削長度 500mm
最大切削直徑 500mm
X軸快移速度 18m/min
Z軸快移速度 18m/min
最大承重 350Kg
下載產品介紹完整文檔
撥打 13840596639
V4C立式數控車床，是在吸收了國內外同類機床先進技術的基礎上，集我公司多年生產立式車床的經驗，順應市場需求而設計、生產的優秀產品。該系列機床經濟、高效、節能、環保，是汽車、軍工及其它各類機械行業加工復雜盤類零件的優先選擇。

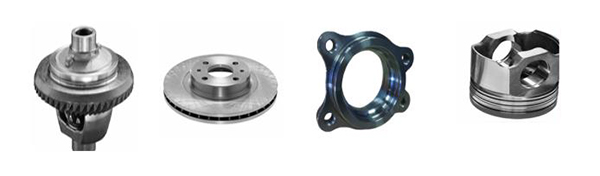

該系列機床可以加工各種短軸類、盤類零件，可以車削各種螺紋、圓弧、及回轉體的內外曲面、端面、溝槽。適用于批量大、加工精度高、尺寸一致性要求高的零件加工。該系列機床在國內外汽車行業應用廣泛，是一種高質量高精度、低成本高效率的機床。
與以往同類機床相比，具有以下優點：
1. 機床的重要參數指標，如機床的最大加工直徑，兩軸快移速度等，接近或大于國外同類機床。
2. 機床結構緊湊，占地面積更小，高可靠性，其各功能部件布局合理，方便操作及維修。

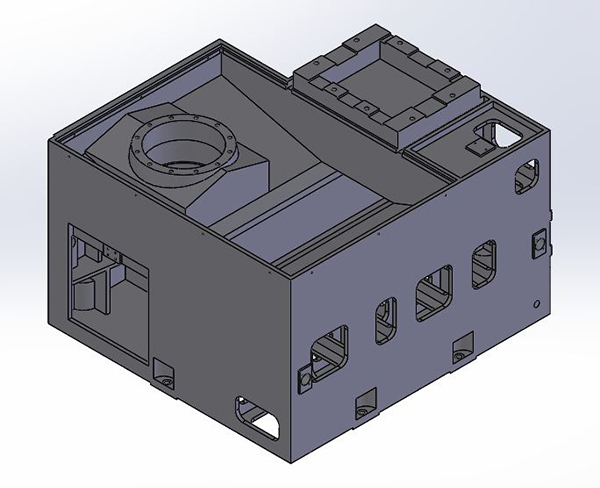

底座筋形采用ANSYS軟件進行優化設計，使機床具有很高的剛性；材料采用高密鑄鐵，強度高吸震性好。

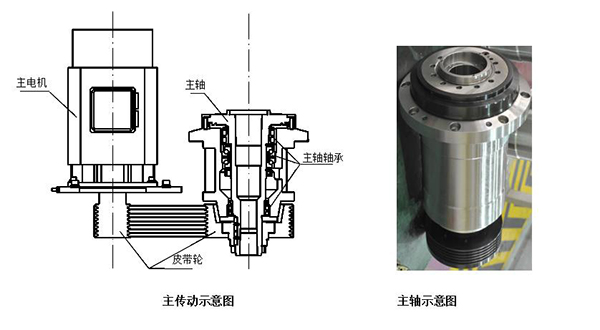

本機床電機通過皮帶輪直接帶動主軸轉動，減少了機械傳遞的功率損耗，啟動快速、平穩。整體式套筒主軸與臺灣知名廠家聯合設計，結構尺寸經過優化，可滿足高剛性、高轉速。通過精心的裝配使主軸達到最理想的精度，具有溫升低，熱變形小、精度高的特點，使主軸在長期工作時保持主軸軸線的相對穩定。特制的主軸光電編碼器取消了同步帶傳動機構，有效降低故障率。
本系列機床主電機通過進口窄V帶來驅動主軸作旋轉運動，從而保證整個傳動系統的高效率、低噪聲、低振動，以滿足機床低速大扭矩及高速大功率等各種條件的切削要求。主軸箱與底座通過孔配合連成一體，從而使機床主軸組件具有很高的剛性。

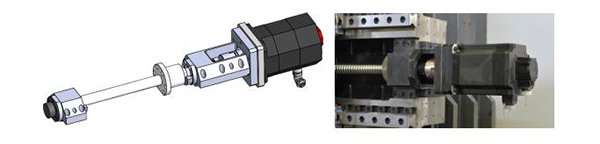

X軸、Z軸采用伺服電機驅動，通過彈性聯軸器與滾珠絲杠直接連接。滾珠絲杠采用兩端固定的安裝方式。
兩軸導軌均采用滾動導軌，該導軌為四方向等載荷型，精度高載荷大，滾珠之間用保持架隔開，以減少快速移動時的摩擦阻力及溫升、熱變形，從而大幅度地提高了加工精度、快移速度和生產效率。其突出優點為體積小精度高維護費用低，是追求高精度和高性價比用戶的首選配置，特別適合于汽車行業對零件尺寸一致性要求很高的場合。
刀架具有多種配置，用戶可根據自己的實際需要及使用習慣自由選擇。

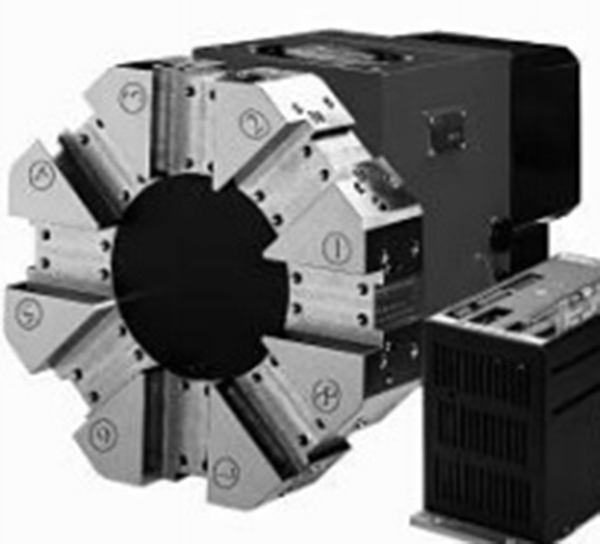

標準配置: 意大利IEEPO臥8伺服刀架，該系列刀架由伺服電機控制轉位，可以雙向快速選刀，液壓鎖緊。該刀架具有剛性好，鎖緊可靠，轉位速度快，重復定位精度高等特點。也可選配臥式液壓刀架。

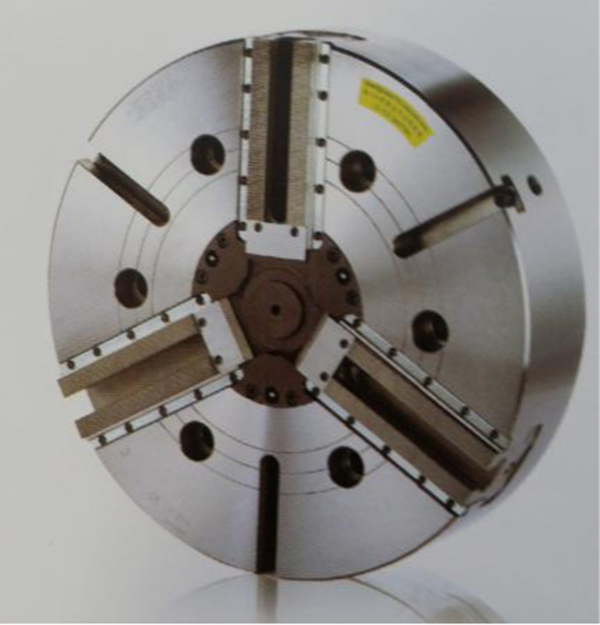

本機床標準卡盤選用臺灣12寸液壓卡盤，規格為φ305，該卡盤為防水卡盤，卡爪滑座與盤體滑動配合處有密封條，可有效防止冷卻液通過卡盤向主軸滲漏，還可防止切屑進入滑動面研傷滑座。該卡盤可以很方便地更換各種工裝夾具，快速適應性好，可以滿足用戶加工多種零件的要求。還可選配進口液壓卡盤及油缸、國產手動卡盤及臺灣油缸。
本機床采用全防護，可選配自動防護門，便于組成自動生產線。

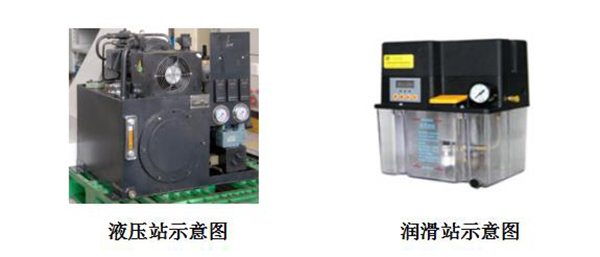

本機床是自動化程度較高的數控機床，配置了液壓系統；為了平衡Z軸載荷重量，配備了平衡氣缸。液壓系統主要液壓控制元件均選用臺灣著名品牌或國內優質產品。各主要液壓元件均采用疊加安裝方式，結構緊湊安裝方便。
機床采用國產的集中自動潤滑系統，并具有液位報警及壓力報警功能。
本機床冷卻泵流量100L/min，揚程40米。冷卻箱與主機分離(冷卻水箱安裝在主機后面)，保證機床精度免受切削熱的影響。采用進口冷卻泵，冷卻水由冷卻泵引出后經分水器分為三路：一路與刀架上的冷卻水口相連接，經由刀夾噴嘴噴出，為零件和刀具提供冷卻及潤滑，用以保證工件加工精度，提高刀具使用壽命；另一路與主軸左側底座上面的水管相連接，用于沖掉床身上的鐵屑：第三路與水槍連接，用于零件及機床的清潔。

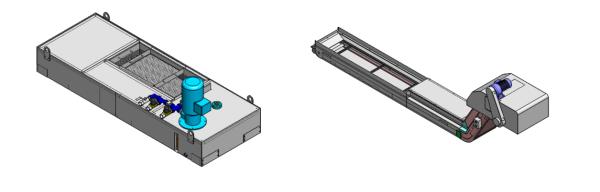

本機床根據加工工件材質的不同，可以選配鏈板式排屑器、刮板或磁刮板式排屑器。鏈板式排屑器適合于收集和輸送各種卷狀、團狀、塊狀切屑；刮板排屑器適于銅、鋁、鑄鐵等碎屑的輸送；磁刮板式排屑器主要用于濕式加工中長度小于150毫米的鑄鐵屑的輸送。排屑器均為自動排屑，可由M指令控制排屑器的啟停。
1.數控系統及伺服系統
機床數控系統標準配置采用FANUC公司生產的FANUC 0i-TF數控系統，該系統能適應高效率、高速，高精度的機械加工；且具有操作方便、功能齊全、可靠性高等優點。
兩伺服軸系統是高精度的數字伺服系統，具有高速微處理器及軟件伺服控制功能，可實現高速，高精度的伺服控制。
2.機床電氣系統
機床電氣設計符合GB5226.1-2008電氣標準。
電路的動力回路，均有過流、短路保護，機床相關動作都有相應的互鎖，以保障設備和人身安全。電氣系統具有自診斷功能，操作及維修人員可根據指示燈及顯示器等隨時觀察到機床各部分的運行狀態。
機床主要電氣元件選用進口及中外合作的產品，從而確保機床的安全性、可靠性。
數控機床對電源要求嚴格。當電網電壓波動超過AC380V±10%，頻率超過50Hz±1Hz時，必須增加電源穩壓裝置，否則將影響數控機床的正常工作。
3.電氣柜
電氣柜標準配置采用全封閉式結構，并配備電箱空調，以此來達到防塵降溫的目的。電氣柜防護等級為IP54，并在電氣柜內預留一定空間以便于擴展功能。
本機床具有全護罩防護，并考慮多項安全保護措施，如：電控柜安全鎖，防護門安全鎖，防護門的強化玻璃設計，確保機械及人身之安全。
當機床遇到外部突然斷電或自身故障時，由于控制電路的特殊設計，機床軸不可動，冷卻電機等如已在“啟動”狀態者，將進入“停止”狀態；如已在“停止”狀態的則不可自行進入啟動狀態，確保了機床的安全。另外由于機床計算機內的控制程序是“固化”在芯片中的，而零件加工程序是由電池供電保護的，所以，意外斷電或故障時，不會丟失計算機內存儲的程序菜單。
機床具有報警裝置及緊急停止按鈕，可防止各種突發故障給機床造成損壞。由于軟件的合理設計，報警可通過顯示器顯示文字及報警號，通過操作面板的指示燈指示；機床根據情況將報警的處理方式分為三類：對緊急報警實行“急?！?；對一般報警實行“進給保持”；對操作錯誤只進行“提示”。
|
項目 |
單位 |
規格 |
備注 |
|
|
床身上最大回轉直徑 |
mm |
650 |
|
|
|
最大切削長度 |
mm |
500 |
|
|
|
最大切削直徑 |
mm |
500 |
|
|
|
主軸端部型式及代號 |
|
A2-8 |
|
|
|
主軸箱 |
主軸轉速范圍 |
r/min |
50～2500 |
βiIp30/6000★ |
|
50～2500 |
αiP30/6000 |
|||
|
主軸最大輸出扭矩 |
Nm |
549 |
βiIp30/6000★ |
|
|
716 |
αiP30/6000 |
|||
|
主軸轉速級數 |
|
無級 |
|
|
|
主電機輸出功率 |
kW |
15/18.5 |
βiIp30/6000★ |
|
|
15/18.5 |
αiP30/6000 |
|||
|
卡盤 |
卡盤直徑/型式 卡盤直徑/型式 |
inch |
12寸/液壓三爪 |
★ |
|
inch |
15寸/液壓三爪 |
|
||
|
X軸快移速度 |
m/min |
18 |
|
|
|
Z軸快移速度 |
m/min |
18 |
|
|
|
X軸行程 |
mm |
300 |
|
|
|
Z軸行程 |
mm |
520 |
|
|
|
最大承重 |
kg |
350 |
含卡盤、卡具 |
|
|
機床重量 |
kg |
6000 |
|
|
|
機床外形尺寸（長×寬×高） |
mm |
2260×1780×2880 |
|
|
|
電氣容量 |
kVA |
40 |
|
|
注1：主軸轉速是在標準配置下的轉速范圍，當安裝其它配置的卡盤、卡具或主電機時，請注意所選擇的卡盤或卡具的極限轉速。
注2：數控機床對電源要求嚴格。如果用戶電網波動超過±10%，必須增加穩壓裝置，否則數控機床將不能正常工作，甚至出現不可預測的結果。
注 3: 介紹中最大加工長度和最大加工直徑均是標準配置下的技術參數,如采有特殊卡盤或刀架，機床技術參數需與技術部門溝通,簽訂協議時重新填寫數據。
注 4: 機床最大扭矩恒定，但隨著切削直徑的變大，可滿足的切削參數會隨著變小，因此機床加工參數請根據工件尺寸進行相應調整。
注5：機床重量?jī)H供參考，最終重量以機床裝箱單為準。
注: 后面打“★”標記的為標準配置，其它為選購配置
本系列機床的精度符合JB/T 11562-2013 《數控立式卡盤車床和車削中心 技術條件》。
|
檢 驗 項 目 |
工廠標準 |
|
|
加工精度 |
IT6~IT7 |
|
|
加工工件圓度 |
0.005mm/Ф120mm |
|
|
加工工件直徑的一致性 |
0.010mm/Ф120mm×150mm |
|
|
加工工件平面度 |
0.015mm/Ф300mm |
|
|
加工工件表面粗糙度 |
外圓Ra1.6μm |
|
|
定位精度 |
X軸 |
0.008mm |
|
Z軸 |
0.008mm |
|
|
重復定位精度 |
X軸 |
0.005mm |
|
Z軸 |
0.005mm |
|
刀具干涉及加工極限圖

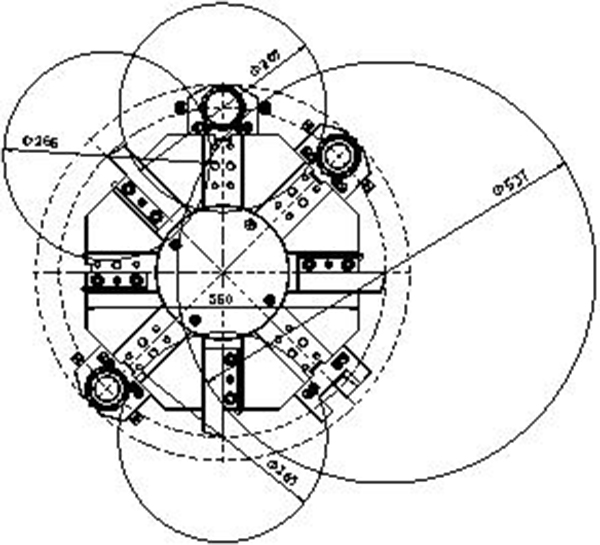

100中心高臥式八工位刀架刀具干涉圖
A2-8主軸，12寸中實 100中心高
臥式八工位刀架加工極限尺寸圖
|
序號 |
名稱 |
制造商 |
型號及規格 |
數量 |
備注 |
|
1 |
數控系統 |
FANUC |
FANUC 0i-TF |
1套 |
★ |
|
2 |
主電機 |
FANUC |
βiP30/6000 |
1套 |
★ |
|
αiP30/6000 |
1套 |
|
|||
|
3 |
X軸伺服電機 |
FANUC |
β22 |
1套 |
★ |
|
αi22B |
1套 |
|
|||
|
4 |
Z軸伺服電機 |
FANUC |
β22B |
1套 |
★ |
|
αi22 |
1套 |
|
|||
|
5 |
窄V帶 |
進口 |
5V/15N |
6根 |
★ |
|
6 |
直線導軌 |
臺灣 |
45規格滾珠 |
1套 |
★ |
|
進口 |
45規格滾珠 |
1套 |
|
||
|
7 |
絲杠軸承 |
進口 |
|
1套 |
★ |
|
8 |
絲杠 |
進口 |
40×10 |
1套 |
★ |
|
9 |
主軸軸承 |
進口 |
140X210X63 |
1套 |
★ |
|
140X210X53 |
1套 |
★ |
|||
|
110X170X45 |
1套 |
★ |
|||
|
10 |
刀架 |
意大利IEEPO臥8伺服刀架 |
100中心高 |
1套 |
★ |
|
臺灣臥式8工位液壓刀架 |
100中心高 |
1套 |
|
||
|
11 |
卡盤 |
臺灣 |
12寸三爪中實液壓 |
1套 |
★ |
|
15寸三爪中實液壓 |
1套 |
|
|||
|
12 |
自動潤滑系統 |
國產 |
|
1套 |
★ |
| 序號 | 功能 | 說明 | 備注 |
| 硬件配置 | |||
| 1 | 控制軸數 | 3軸（包括主軸） | 標配 |
| 2 | 軸名稱 | X、Z、SP | 標配 |
| 3 | 數控系統 | 8.4”彩顯一體控制單元 | 標配 |
| 4 | 以太網接口 | 1個 | 標配 |
| 5 | USB口 | 1個 | 標配 |
| 6 | PLC程序 | PMC 功能 | 標配 |
| 7 | PLC外設模塊 | 輸入96點/輸出64點 | 標配 |
| 8 | CF卡接口 | 1個 | 標配 |
| 9 | 程序存儲容量 | 512Kbyte | 標配 |
| 軸功能 | |||
| 1 | 最小脈沖當量 | 直線軸0.001 mm | 標配 |
| 2 | 進給倍率 | 0～150% | 標配 |
| 3 | 柔性進給齒輪控制 | 標配 | |
| 4 | 機械鎖住 | 標配 | |
| 5 | 倒角 ON/OFF | 標配 | |
| 6 | 超程 | 標配 | |
| 主軸功能 | |||
| 1 | 周速恒定控制 | 標配 | |
| 2 | 主軸倍率 | 50～120% | 標配 |
| 3 | 主軸定位 | 標配 | |
| 插補功能 | |||
| 1 | 直線插補軸數量 | 2軸 | 標配 |
| 2 | 直線插補、圓弧插補，極坐標插補、圓柱插補 | 標配 | |
| 3 | 螺紋切削、同步進給、多頭螺紋切削、螺紋回退、連續螺紋切削、變螺距螺紋切削 | 標配 | |
| 進給功能 | |||
| 1 | 快速進給 | 標配 | |
| 2 | 分進給、轉進給、切削進給速度鉗制 | 標配 | |
| 3 | 自動加減速 | 標配 | |
| 程序輸入功能 | |||
| 1 | 程序號 | 4位數 | 標配 |
| 2 | 公制/英制尺寸切換 | 標配 | |
| 3 | 順序號 | 5位數 | 標配 |
| 4 | 絕對/增量指令 | 標配 | |
| 5 | 小數點輸入、10倍輸入單位 | 標配 | |
| 6 | 直徑/半徑選擇 | 標配 | |
| 7 | 坐標系設定、自動坐標系設定、工件坐標系、工件坐標系預置 | 標配 | |
| 8 | G代碼體系 | 標配 | |
| 操作方式 | |||
| 1 | AUTOMATIC自動 | 包括程序運行、程序中斷、空運行、單程序段等 | 標配 |
| 2 | JOG（手動） | 標配 | |
| 3 | MDA手動數據輸入 | 標配 | |
| 4 | 手輪操作 | 標配 | |
| 刀具管理 | |||
| 1 | 刀具補償個數 | 64 | 標配 |
| 2 | 刀具位置偏置 | 標配 | |
| 3 | 刀具直徑，刀尖半徑補償 | 標配 | |
| 4 | 刀具形狀，磨損補償 | 標配 | |
| 5 | 刀具偏置值計數器輸入 | 標配 | |
| 6 | 刀具補償測量值直接輸入 | 標配 | |
| 通訊/數據管理 | |||
| 1 | USB口 | 通過U盤實現數據輸入輸出傳送 | 標配 |
| 2 | CF卡接口 | 通過CF卡實現數據輸入輸出傳送 | 標配 |
| 顯示功能 | |||
| 1 | 狀態顯示 | 標配 | |
| 時鐘功能 | |||
| 2 | 當前位置顯示 | 標配 | |
| 3 | 程序注釋顯示 | 程序名31個字符 | 標配 |
| 4 | 參數設定顯示 | 標配 | |
| 5 | 報警顯示 | 標配 | |
| 6 | 報警履歷顯示 | 標配 | |
| 7 | 工作時間/零件數顯示 | 標配 | |
| 8 | 實際速度顯示 | 標配 | |
| 9 | 語言 | 中文/英文 | 標配 |
| 10 | 幫助功能 | 標配 | |
| 補償功能 | |||
| 1 | 反向間隙補償 | 標配 | |
| 2 | 存儲型絲杠螺距誤差補償 | 標配 | |
機床工作環境好壞，對保證機床性能和正常工作有著直接的關系，如果溫度過高會造成數控系統中控制機構失靈或出現故障；溫度過低又會使?jié)櫥到y(tǒng)和液壓系統工作條件惡化造成機床故障或損壞機床零件。因此我們建議該機床在以下條件下使用：
——機床應放置于室內且干燥的環境中。機床基礎按照機床地基要求進行制作。
——電源電壓：額定電源電壓AC380V，電壓波動范圍－10～＋10，電源頻率： 50Hz1Hz。超出此范圍用戶需自行購買穩壓電源。
——環境空氣溫度：5℃～40℃范圍內；且24h平均溫度應不超過35℃。
——濕度：最高溫度40℃，相對濕度不超過35% ，且濕度變化不引起冷凝。
——空氣中粉塵濃度不得大于10mg/m3,不得含酸、鹽和腐蝕氣體。
——大氣壓強86～106kpa
——機床安裝要遠離振源、熱源。機床安裝所在廠房?jī)?nèi)的動力要在0.5G以下(G為重力加速度)。
——空轉噪聲等級：≤83dB（A）
機床檢測時,檢測儀器,檢測工具應在檢測環境中放置足夠的時間,使它們處于等溫狀態,檢測時還應避免氣流,日曬或外部熱流等因素的影響,對機床位置精度的評定環境溫度以20℃為準,但一般應符合下列條件。
——環境溫度15℃～25℃。
——檢測前機床應在檢測環境中等溫不少于12h。
——機床占有空間任意的溫度梯度不超過0.5℃/h 。
|
名稱 |
規格型號 |
技術描述 |
典型樣例 |
生產商 |
|
數控系統 |
FANUC 0i-TF |
主電機αP30 /6000i，X軸電機α22/3000i，Z軸電機α22B/3000i；主軸轉速范圍50-2500r/min，主軸最大扭矩：716Nm |
|
FANUC |
|
卡盤 |
12寸液壓 |
立車專用防水卡盤，三爪液壓12寸/15寸卡盤 |
|
臺灣 |
|
15寸液壓 |
||||
|
排屑器 |
磁刮板式 |
適合鑄鐵件帶水加工的情況 |
|
國產 |
|
絲杠 |
|
40X10 |
|
臺灣 |
|
直線導軌 |
|
45規格滾珠 |
|
臺灣 |
|
吊具 |
|
V4系列專用吊具及吊杠 |
|
國產 |
|
地腳墊鐵及地腳螺栓 |
|
打地基時用 |
|
國產 |
